Descrizione
Codice: AF-FI-GE-12LM-W3, AF-6030003115, AF-8001L1275, AF-214593

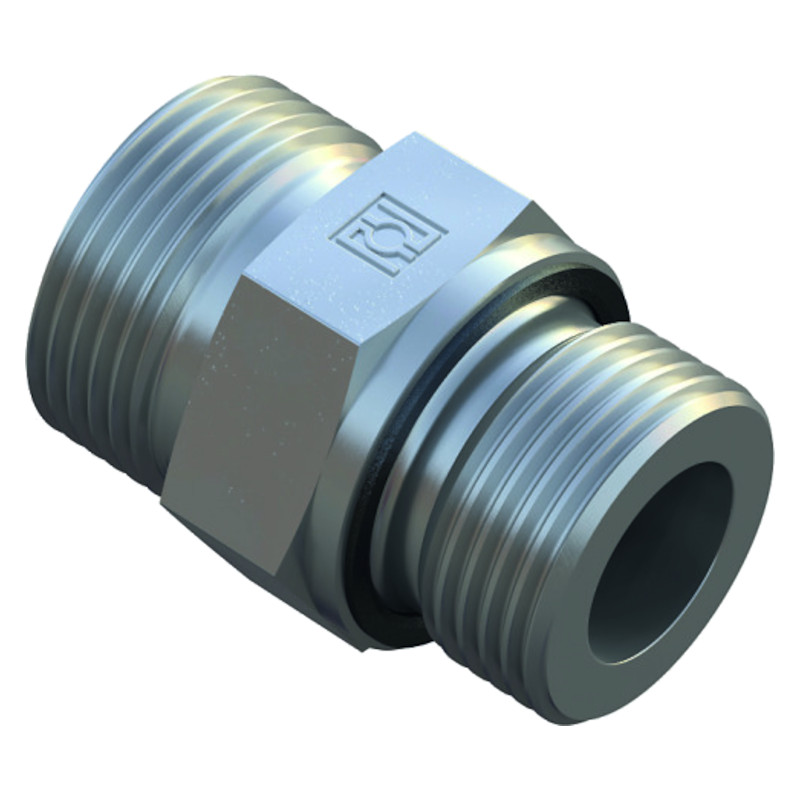

Raccordo filettato maschio dritto X-GEM 12 L 16 STAUFF
Informazioni:
Raccordo filettato maschio dritto
Serie: 12 L
Raccordo filettato: M18 x 1,5
Filettatura T: M 16 x 1,5

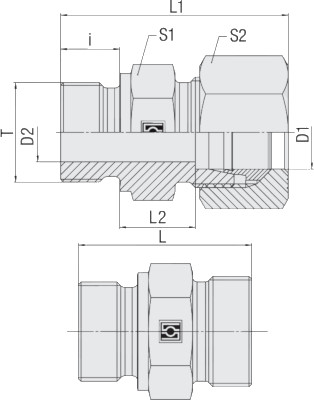

D1: 12 L (mm.)
i: 12 (mm.)
L: 31,5 (mm.)
L1: 39,5 (mm.)
L2: 12,5 (mm.)
S1: 22 (mm.)
S2: 22 (mm.)
PN: 400 (bar)
Modo di chiusura: bordo di tenuta
Formula tipo: X-GEM
Peso: 38 (g.)
• Raccordo 1: maschio metrico cilindrico forma B
• Raccordo 2: maschio metrico cilindrico cono 24°
• Tipo di costruzione: raccordo filettato dritto
• Materiale: Acciaio, zincato-nichelato
• Norma: DIN 2353
